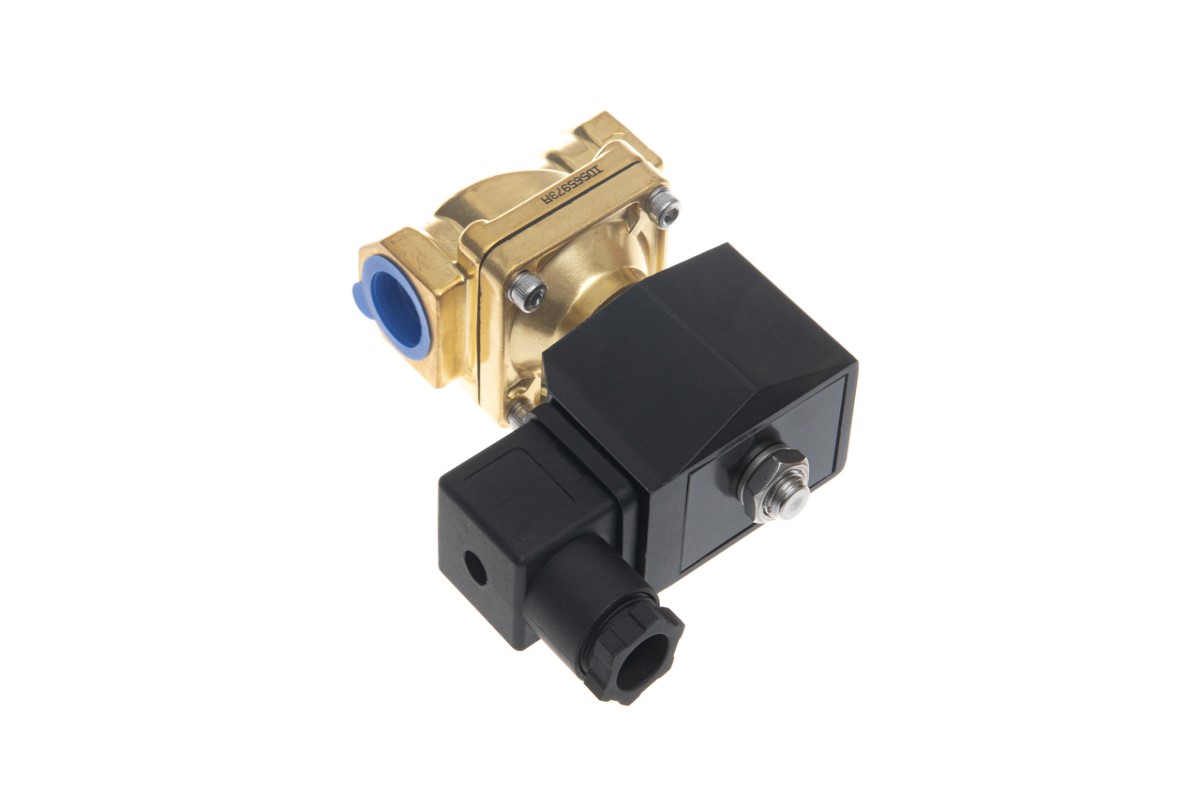

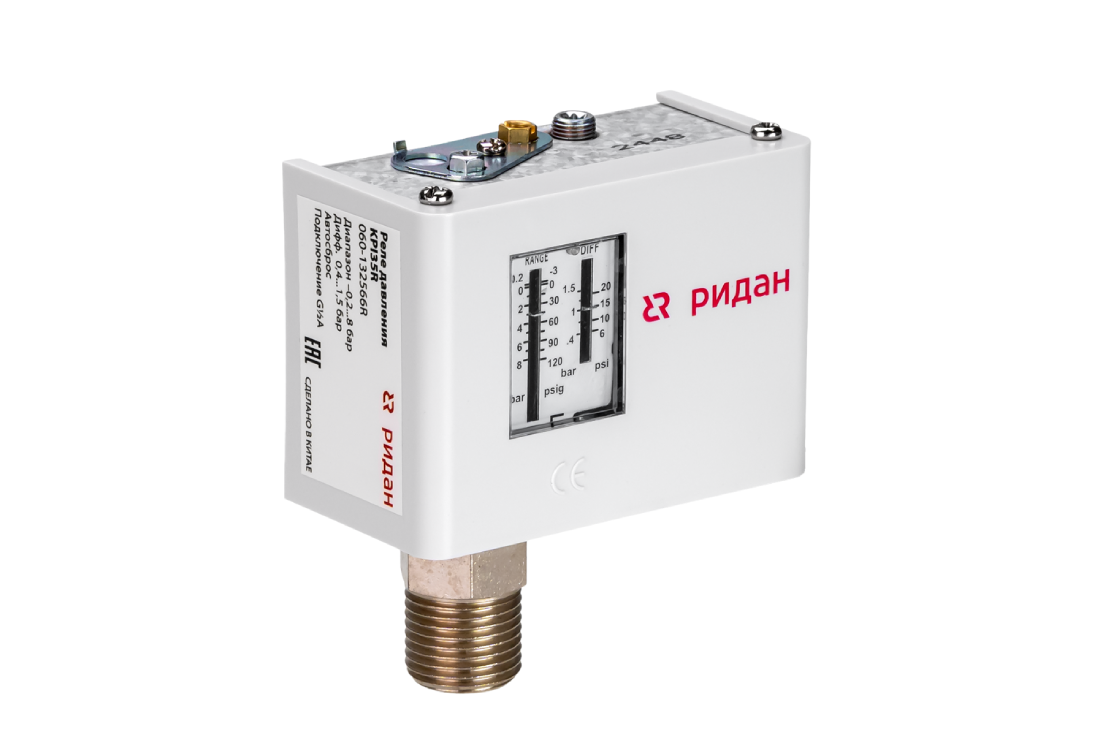

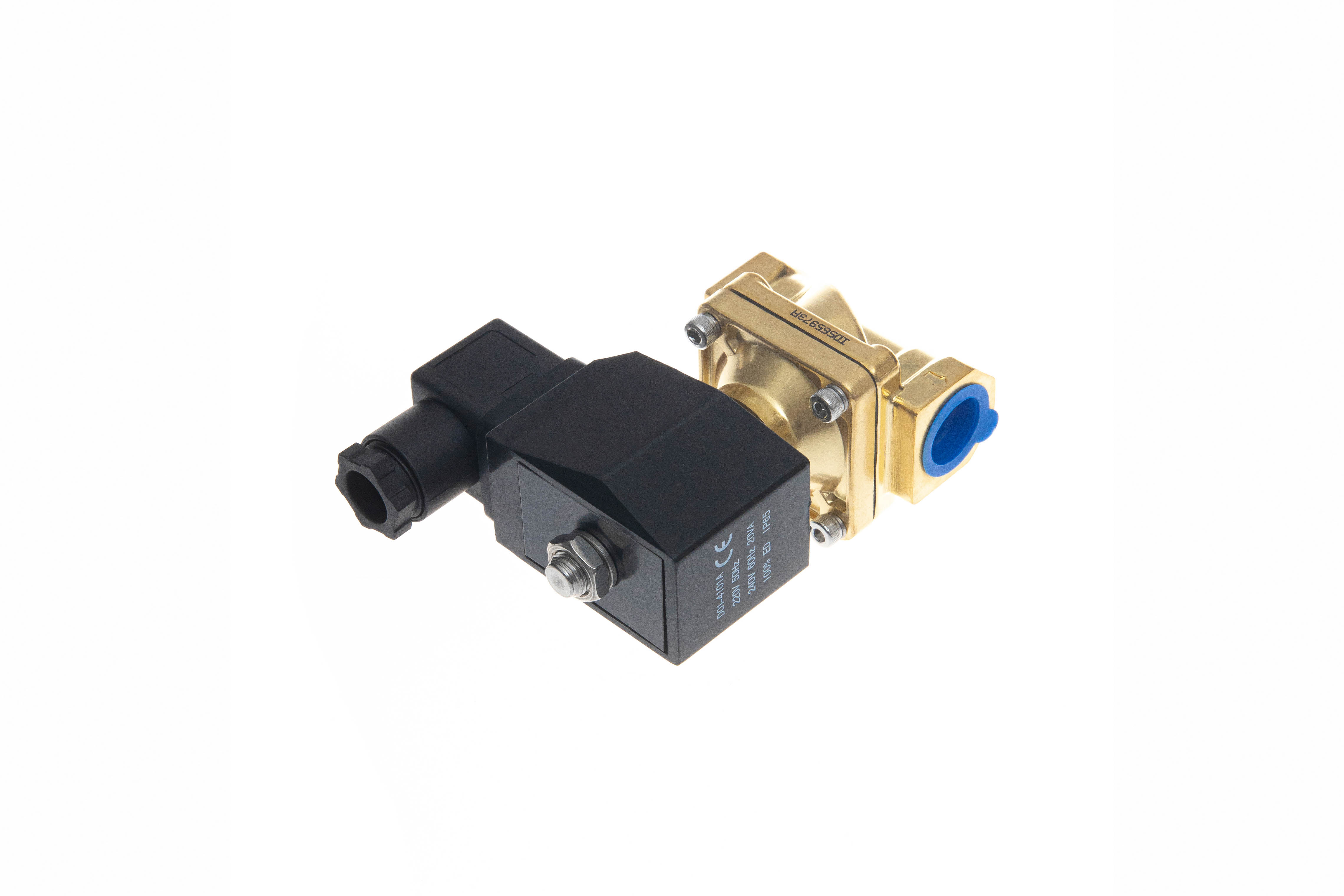

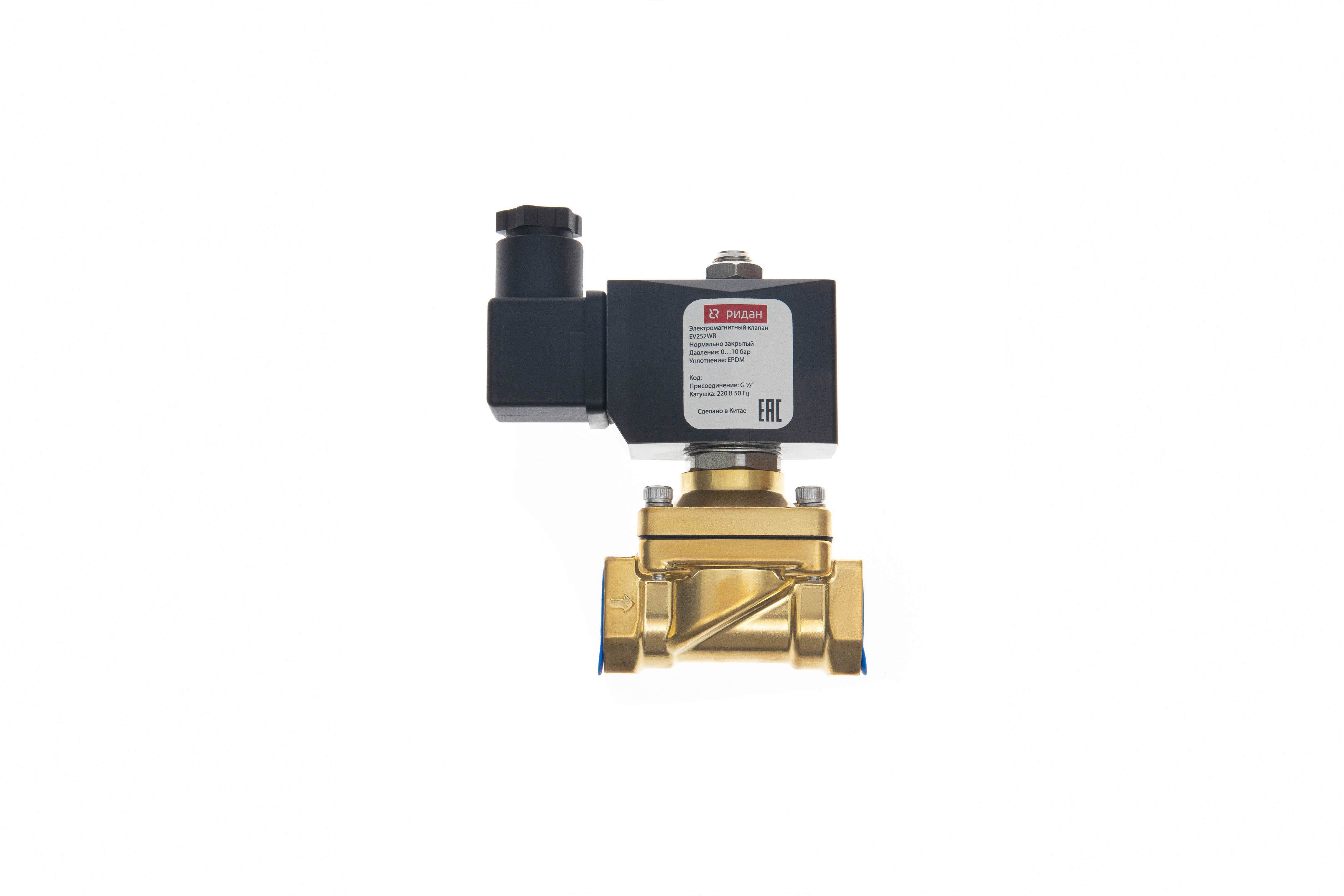

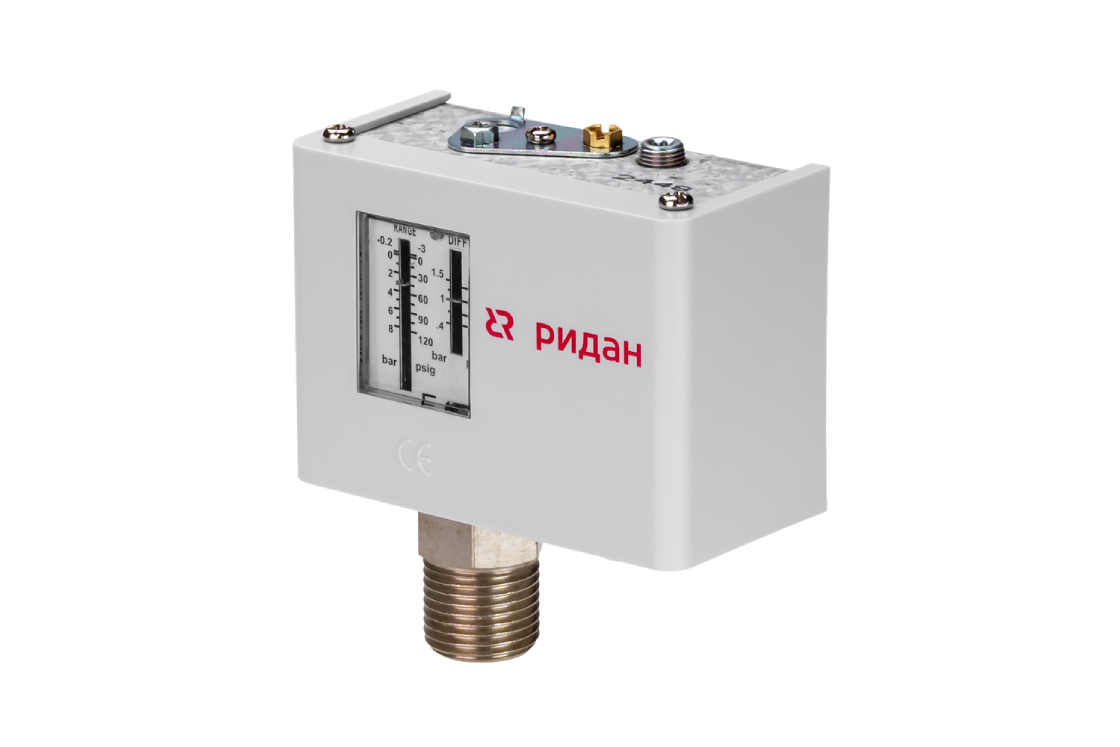

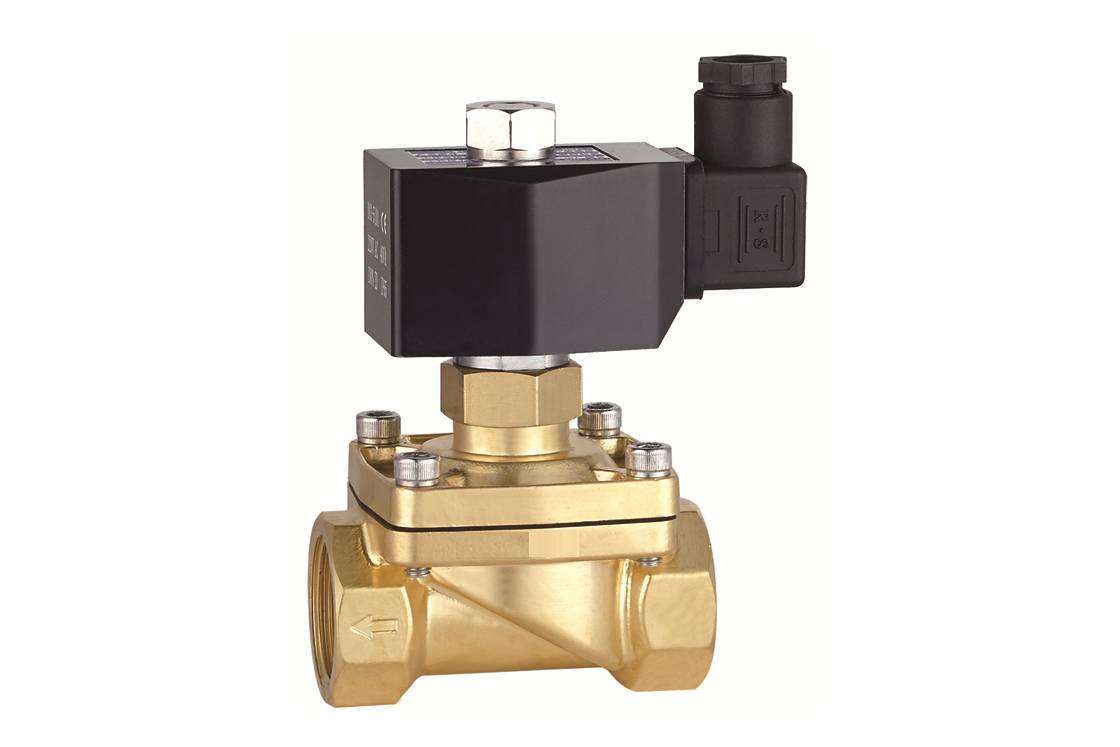

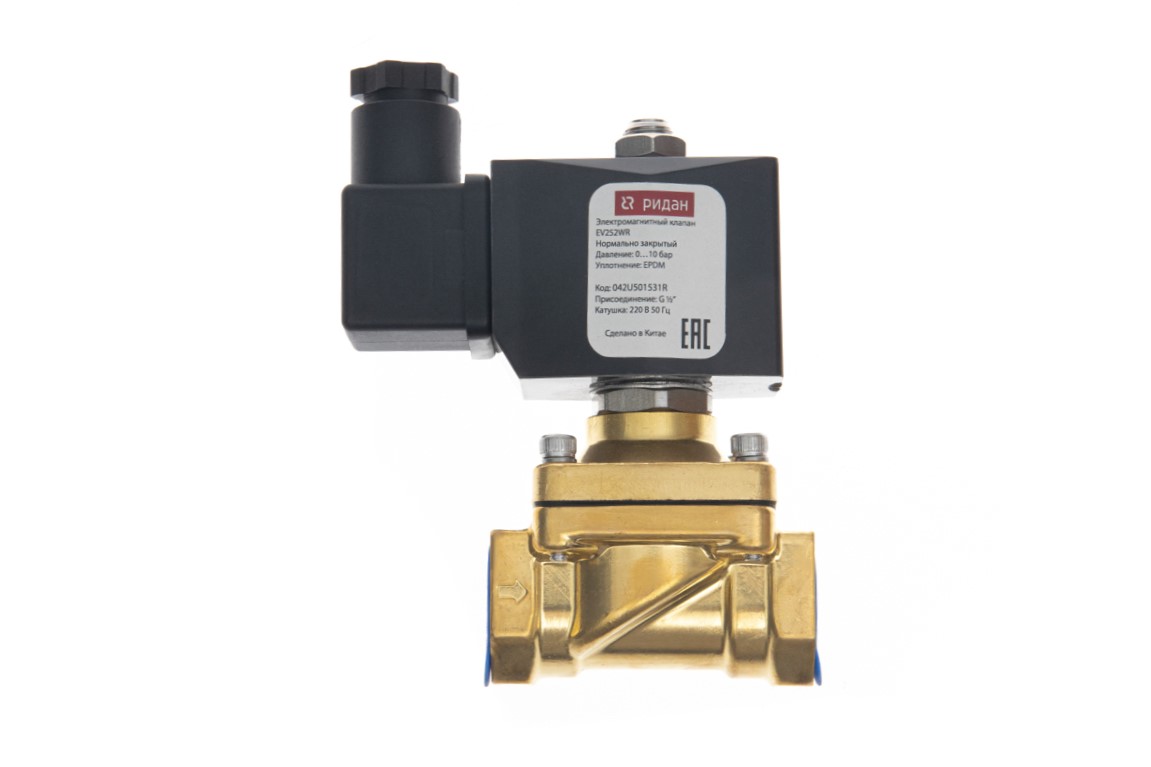

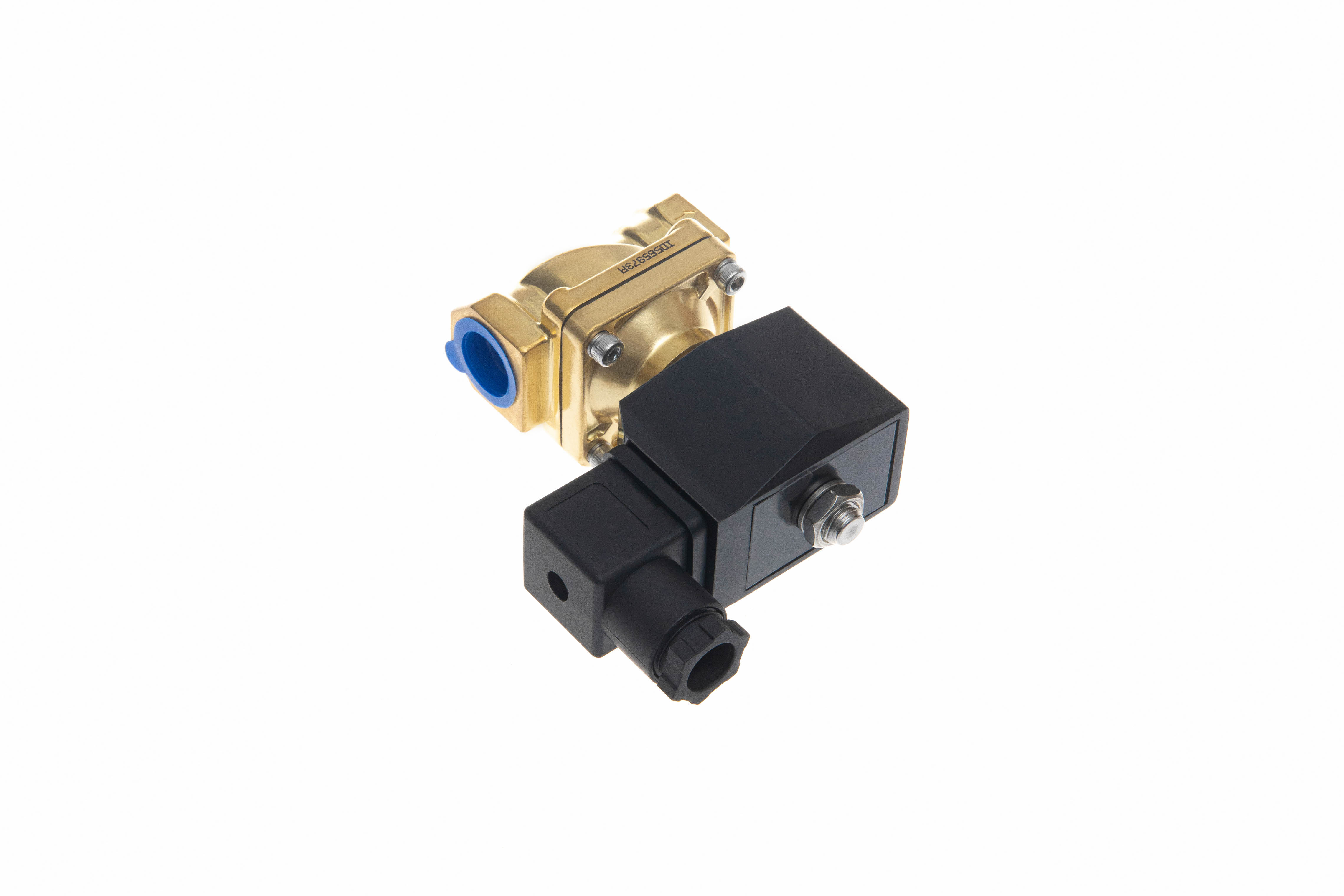

Ридан 333U3515R — Комплект КИПиА для подпитки: реле давления KPI35R G ½ и электромагнитный клапан EV252WR G ½

Оставить отзыв

Характеристики

Тип чувствительного элемента датчика

Сильфон

Рабочая среда

вода и др.нейтральные среды

Температура рабочей среды, °С

-20°C … +120°C, -20..130 °C

Температура окружающей среды, °С

-40°C … +65°C (на короткий период до +80°C)

Материал корпуса

Латунь

B, мм

Пружина клапана

Нержавеющая сталь

Материал уплотнения

EPDM

Пружина

нержавеющая сталь

Класс защиты

IP65, IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки

Функция

Нормально закрытый

Мощность катушки

20 BA

А, мм

Максимальное рабочее давление, бар

Напряжение питания катушки

230 В, 50 Гц

Тарелка клапана

EPDM

Трубка якоря

нержавеющая сталь

Якорь / стопорная трубка

нержавеющая сталь

Время полного закрытия (ориентировочно), мс

1000-2000

Время полного открытия (ориентировочно), мс

400-1600

Максимальная вязкость, cSt

Штекер в комплекте

DIN 43650-A

Перепад давления, мин-макс, бар

0-10

Ду, мм

Присоединение

G 1/2

С, мм

101

Кольцевое уплотнение

EPDM

Диапазон настройки уставки, бар

-0.2 – 7,5

Дифференциал, бар

0,7 – 4

Сброс

Автоматический

Масса нетто, кг

0,3

Кабельный ввод

Уплотняемый ввод для кабелей диаметром 6 - 14 мм

Максимальная допустимая электрическая нагрузка на контактную группу

20A, 120VAC; 10 A, 240VAC; 8A, 24VDC

Сухой перикидной контакт типа

SPDT

Технологическое присоединение

G ½

Максимальное рабочее давление PB, бар

Комплект поставки

Реле давления, кронштейн, 2 винта, верхняя крышка IP 44

Kv, м³/ч

Вес, кг

0.7

Документация

Паспорт

Руководство

Сертификат

BIM модель

РИДАН_Реле давления (KPI35R_KPI36R_KPI38R).rfa

Каталог

Техническое описание

Тех.описание KPI_R.pdf
